اپتیک مهندسی در کنترل کیفیت چاپ: نقش «لوپ» در تحلیل ترام و رفتار مرکب روی فیلم‌های پلیمری

مقدمه: تقاطع اقتصاد تولید، اپتیک فیزیکی و مهندسی
در صنعت پیچیده چاپ و بسته‌بندی انعطاف‌پذیر، کوچکترین انحراف در ساختار بصری می‌تواند منجر به مرجوع شدن کامل یک سفارش چند صد هزار دلاری شود. از منظر اقتصاد تولید، کنترل کیفیت (QC) دقیق در پای ماشین چاپ، مرز بین سودآوری و زیان مطلق است. در این میان، مهندسی شیمی و پتروشیمی با تولید گریدهای متنوعی از پلیمرها نظیر PE، PP و PET، بسترهایی با انرژی سطحی و رفتار رئولوژیک متفاوت ایجاد کرده‌اند که نحوه نشستن مرکب (Ink Laydown) روی آن‌ها نیازمند ارزیابی میکروسکوپی است. در این اکوسیستم صنعتی، «لوپ» (Loupe) صرفاً یک ذره‌بین ساده نیست؛ بلکه یک ابزار اپتیکال حیاتی و سلاح اصلی اپراتور چاپ (چاپچی) برای تحلیل انتقال دقیق اطلاعات دیجیتال به فیزیکِ ماده است. این مقاله به بررسی عمیق مکانیزم‌های بینایی انسان، مبانی فیزیکی هف‌تون (Halftone) و کاربرد لوپ در اعتبارسنجی چاپ روی بسترهای پلیمری می‌پردازد.

۱. بیوفیزیک بینایی انسان و پردازش سیگنال‌های نوری

برای درک اهمیت ابزارهای بزرگنمایی در چاپ، ابتدا باید محدودیت‌ها و توانمندی‌های سیستم بینایی انسان را از منظر بیوفیزیک بررسی کنیم. چشم انسان به عنوان یک سیستم پردازشگر اپتیکال، فوتون‌های نور را دریافت کرده و از طریق گیرنده‌های نوری (استوانه‌ای و مخروطی) در شبکیه، آن‌ها را به سیگنال‌های الکتروشیمیایی برای کورتکس بینایی مغز تبدیل می‌کند.

• رزولوشن معادل: قدرت تفکیک‌پذیری چشم انسان در شرایط بهینه و با در نظر گرفتن حرکات ساکادیک (Saccadic movements)، معادل تقریبی 576 مگاپیکسل برآورد می‌شود.
• رزولوشن زاویه‌ای (Angular Resolution): بر اساس داده‌های علمی حداقل رزولوشن زاویه‌ای چشم انسان حدود $0.02^\circ$ درجه است.
• آستانه تفکیک: انسان زمانی دو نقطه یا خط مجاور را به صورت جداگانه تشخیص می‌دهد که تصاویر آن‌ها روی دو سلول مجاور در شبکیه نیفتد.

۲. Halftone و خطای ادراکی: چرا به لوپ نیاز داریم؟

صنعت چاپ بر پایه یک خطای ادراکی مهندسی‌شده بنا شده است. دستگاه‌های چاپ سنتی (مانند فلکسو و گراور) قادر به چاپ تون‌های پیوسته (Continuous Tone) نیستند. برای شبیه‌سازی این حالت، تصاویر به نقاط بسیار ریزی به نام ترام (Halftone Dots) تبدیل می‌شوند. چشم انسان، به دلیل همان محدودیت رزولوشن زاویه‌ای$0.02^\circ$ درجه، در فاصله دید نرمال قادر به تفکیک این نقاط نیست و آن‌ها را به عنوان یک طیف رنگی پیوسته ادراک می‌کند.

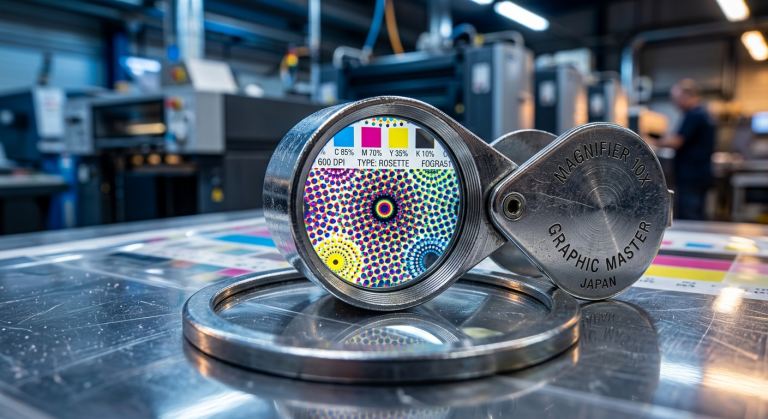

اما اپراتور چاپ برای کنترل ماشین، نباید به چشم غیرمسلح اتکا کند. اینجا است که لوپ (Loupe) وارد عمل می‌شود. لوپ ابزاری است که با استفاده از عدسی‌های تصحیح‌شده (Achromatic/Aplanatic)، خطای ادراکی را از بین برده و به چاپچی اجازه می‌دهد ساختار ریاضی و هندسی ترام‌ها را مشاهده کند.

۲.۱. کاربردهای کلیدی لوپ در پای ماشین چاپ

استفاده از لوپ برای کنترل پارامترهای زیر الزامی است:

• بررسی دقیق کوچکترین نقطه ترام: همان‌طور که تاکید شده است، قطر کوچکترین نقطه ترام روی فیلم یا پلیت باید به صورت میکروسکوپی (توسط لوپ) اندازه‌گیری شود تا تطابق آن با مش (Mesh) یا آنیلوکس (Anilox) بررسی گردد.
• کنترل رجیستر (Register Control): انطباق دقیق رنگ‌های CMYK روی یکدیگر که کسری از میلیمتر خطا در آن می‌تواند وضوح تصویر را نابود کند.
• تشخیص پدیده مخرب پیچازی (Moiré): تداخل شبکه‌های ترام باعث ایجاد الگوهای هندسی ناخواسته‌ای به نام پیچازی می‌شود. بررسی زوایای ترام (معمولاً $15^\circ$، $45^\circ$ و $75^\circ$ درجه) و در صورت لزوم تغییر تراکم نقاط (Dots per inch) با استفاده از بررسی‌های چشمی دقیق توسط لوپ انجام می‌گیرد.

۳. متالورژی چاپ: رفتار ترام روی فیلم‌های پلیمری پتروشیمی

اهمیت لوپ زمانی مضاعف می‌شود که بستر چاپی ما (Substrate) فیلم‌های پلیمری تولید شده در صنایع پتروشیمی باشد.

• پلی‌اولفین‌ها (PE و PP): این مواد به دلیل انرژی سطحی پایین، تمایل به پس زدن مرکب دارند (Poor Wettability). بدون استفاده از کرونا (Corona Treatment)، نقاط ترام روی این سطوح دچار اعوجاج (Dot Slur یا Dot Gain غیرطبیعی) می‌شوند. لوپ به ناظر چاپ اجازه می‌دهد تا دقیقاً شکل هندسی نقطه ترام نشسته‌شده روی فیلم BOPP یا PE را بررسی کند و از سلامت سطح کرونا شده مطمئن شود.
• فیلم‌های پلی‌استر (PET): این فیلم‌ها ثبات ابعادی بسیار بالایی دارند و کشش مکانیکی (Web Tension) کمتری روی آن‌ها تاثیر می‌گذارد، اما همچنان بررسی رجیستر رنگ‌ها روی آن‌ها نیازمند لوپ‌های با بزرگنمایی حداقل 10x تا 15x است.

سوالات متداول

۱. چرا رزولوشن 576 مگاپیکسلی چشم انسان برای کنترل کیفیت چاپ کافی نیست و نیاز به لوپ داریم؟
چشم انسان به گونه‌ای تکامل یافته است که نقاط کوچکتر از رزولوشن زاویه‌ای$0.02^\circ$ درجه را به صورت یکپارچه (Continuous) می‌بیند تا بار پردازشی مغز کاهش یابد. سیستم هافتون (Halftone) دقیقاً از همین مکانیزم برای فریب چشم استفاده می‌کند. بنابراین، چاپچی برای دیدن «حقیقت فیزیکی» مرکب روی پلیمر، نیازمند ابزار اپتیکالی است که بر این خطای ادراکی غلبه کند.

۲. در بررسی فیلم‌های پلیمری مانند PP و PE، لوپ چگونه به تشخیص مشکلات کشش سطحی کمک می‌کند؟
اگر انرژی سطحی پلیمر (Dyne level) پایین باشد، مرکب خیس‌شوندگی (Wetting) مناسبی نخواهد داشت. با استفاده از لوپ، چاپچی می‌تواند پدیده‌هایی نظیر نقص در انتقال مرکب (Pinholing) یا چاقی ترام نامنظم (Irregular Dot Gain) را در سطح میکروسکوپی مشاهده کرده و سریعاً به واحد تنظیم کرونا یا اصلاح ویسکوزیته مرکب گزارش دهد.

۳. ارتباط بین مش (Mesh) و بررسی‌های میکروسکوپی در چاپ اسکرین و فلکسو چیست؟
بر اساس استانداردهای مهندسی چاپ، کوچکترین نقطه ترام باید توسط حداقل دو نخ و یک فضای خالی مش (Two threads plus one mesh opening) پشتیبانی شود تا دچار ریزش نشود. لوپ به عنوان ابزار اندازه‌گیری میکروسکوپی، امکان کالیبراسیون و انتخاب دقیق مش/آنیلوکس را با توجه به ابعاد کوچکترین ترام فراهم می‌کند.

جمع‌بندی

لوپ (Loupe) فراتر از یک عدسی ساده، دروازه ورود به دنیای میکروسکوپی تعاملات ترمودینامیکی و فیزیکی در صنعت چاپ است. در بسته‌بندی‌های انعطاف‌پذیر، جایی که فیلم‌های پلیمری نظیر PET و PE میزبان قطرات میکرونی مرکب هستند، کنترل رجیستر، زاویه ترام برای جلوگیری از موآره و بررسی سلامت هندسی نقاط، تنها از طریق این ابزار دقیق اپتیکال ممکن است. تجهیز اپراتورها به لوپ‌های استاندارد و آموزش درک ساختار ترام، مستقیماً به کاهش ضایعات (Waste Reduction) و افزایش حاشیه سود اقتصادی در چاپخانه‌های صنعتی منجر می‌شود.
